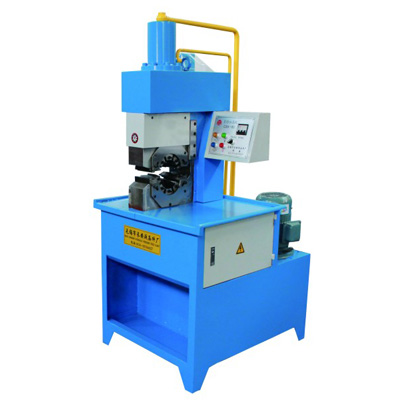

CKX-120 侧进料扣压机
CKX-120 通过侧面进料解决多弯曲、特定长度或异形胶管不便穿过传统机头中孔的问题，产品资料重点指向汽车水管等低压管件。其核心优势是改变上料路径，压力等级和管径继续按工件参数选型。
- CKX-120侧进料扣压机
- 支持样件/图纸选型
- 销售与交付直接对接
先提交工件、尺寸和联系方式即可；图纸或照片可随后通过邮箱发送。
备用电话：18657111677图纸邮箱：ssevening@gmail.com
设备参数
| 胶管扣压范围 | 内径 Φ6–Φ13 mm |
|---|---|
| 金属管扣压范围 | 外径 Φ4–Φ30 mm |
| 侧进宽度 | +50 mm |
| 标称扣压吨位 | 150 kN（资料标注 15 吨） |
| 标称控制精度 | 0.02 mm |
| 最大油压/电机/电压 | 15 MPa；3 kW；380 V |
| 模具 | 按需定制 3 套 |
| 重量/尺寸 | 约700 kg；760×950×1650 mm |
这款设备能为您做什么
适合胶管内径 Φ6–Φ13 mm、金属管外径 Φ4–Φ30 mm 的异形低压管件，尤其是弯曲位置妨碍正面穿入的工件。若是直管或规格更大，应与 CBX-50/85 等正面进料设备比较节拍与成本。
设备和模具按工件匹配。把胶管或工件照片、材料与壁厚、接头或法兰尺寸、目标尺寸和产量发给我们，我们据此确认型号、模具与试样方案，并把配置和验收项目列进报价。
把这些信息给我们，选型会更准
请提供完整管路总成照片或三维图，标注各弯头角度、最短直段、接头最大外径、扣压位置和侧向进入所需空间。批量项目还应模拟操作者上料姿态与防错，避免理论上能放入、生产中却难以稳定定位。
报价时，我们为您列清这些内容
您可以先通过实拍视频查看工件怎样从侧面进入、定位、扣压和退出，再把自己的完整管路尺寸发给我们。我们会结合侧进空间、定位方式和节拍确认设备与模具。
报价和技术确认中，我们会列清设备铭牌与配置、代表样件试制、扣后尺寸、安全功能和交付清单；涉及耐压、爆破或力学性能时，相应检测方法和验收项目一并写明。
常见问题
侧进料适合哪些工件？
主要面向多弯、长件或异形管路，工件可从侧面进入开放式工作区。
怎样评估高压胶管？
本机资料定位是异形低压胶管和汽车水管；高压工件请提供胶管结构与接头，我们为您另行匹配设备。
50 mm 侧进宽度怎样理解？
资料写“侧进宽度 +50 mm”，报价时我们结合当前图纸和工件外廓解释测量定义。
做管时要查油管长度和接头？
扣压之前，先确认这根油管的总长、两端接头和胶管规格。HoseSeek 按机型和零件号整理了工程机械油管数据，并提供接头识别、下料长度计算等免费工具。
HoseSeek 是独立的油管数据网站，中文页面由英文原文自动翻译。
把工件参数发给我们，我们为您确认CKX-120 侧进料扣压机、模具与报价
收到工件类型、内径或外径、胶管层数/材质、接头或法兰最大外径、目标扣后尺寸、日产量、电压和交期后，我们会尽快缩小型号范围，并告诉您还需要补充哪些信息。
